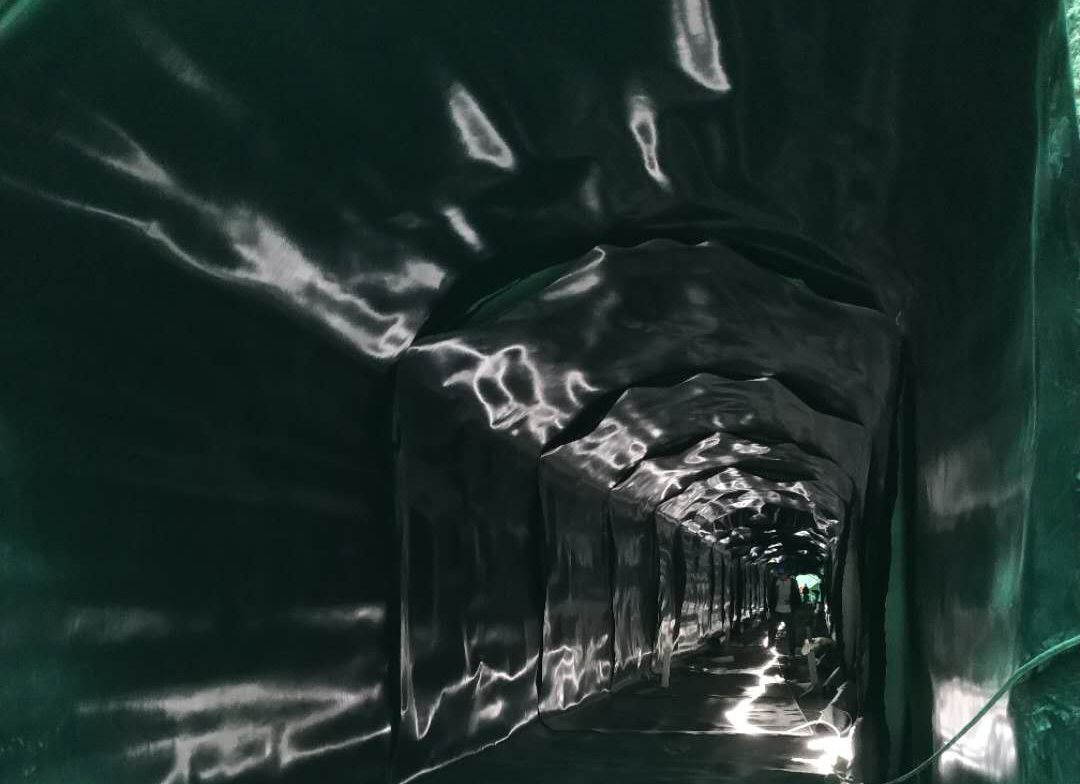

在焊接質(zhì)量控制上，借用管道焊接施工管理經(jīng)驗(yàn)進(jìn)行質(zhì)量控制，先進(jìn)行焊接工藝評(píng)定，出具焊接工藝卡，并進(jìn)行班前試焊接后方可焊接。
正式焊接前，進(jìn)行班前試焊，試焊接1m長的防滲土工膜樣品，采用現(xiàn)場撕拉檢驗(yàn)試樣，焊縫不被撕拉破壞、母材被撕裂認(rèn)為合格?，F(xiàn)場撕拉試驗(yàn)合格后，方可用已調(diào)節(jié)好工作狀態(tài)的熱合機(jī)逐幅進(jìn)行正式焊接。
先用干凈紗布擦拭焊縫搭接處，做到無水、無塵、無垢。焊縫處防滲土工膜應(yīng)熔結(jié)為一個(gè)整體，不得出現(xiàn)虛焊、漏焊或超量焊。出現(xiàn)虛焊、漏焊時(shí)，必須切開焊縫，使用熱熔擠壓機(jī)對(duì)切開損傷部位，用大于破損直徑一倍以上的母材補(bǔ)焊。橫向焊縫間錯(cuò)位尺寸應(yīng)大于500mm，T宇形接頭宜采用母材補(bǔ)疤，補(bǔ)疤尺寸可為300mmx300mm。疤的直角應(yīng)修圓。焊接中，必須及時(shí)將已發(fā)現(xiàn)破損的防滲土工膜裁掉，并用熱熔擠壓法焊牢。
